西安热熔标线施工后出现的裂纹问题有哪些？你了解吗？

发布日期：2019-01-04 作者：点击：

西安热熔标线施工后出现的裂纹问题有1、冬季施工，涂层遇冷收缩，产生内应力，这种应力集中在一处时，极易产生裂纹；因寒冷而出现的裂纹与施工季节和涂料的性能有关，也与路面状况有关。如何防止因寒冷而产生裂纹，首先应选择合适的施工季节，尽量避免在寒冷的冬季进行标线施工。同时要注意热熔涂料的合理使用，不同季节选择与其相适应的涂料配比。

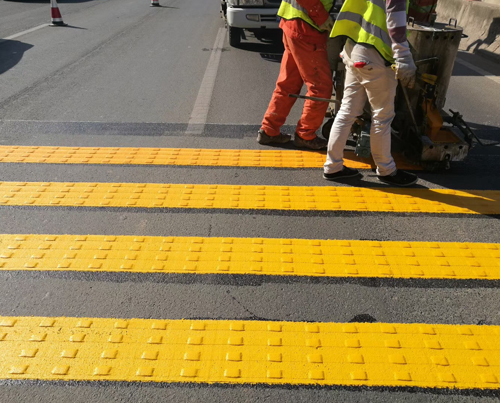

西安热熔标线

2、路基裂纹产生的反射裂纹。路基材料膨胀或收缩产生的裂纹，或由于不均匀下沉产生裂纹等致使路面标线出现裂纹。这种情况无法避免，应加强路基的施工质量。

3、路面变软产生的裂纹，夏季有的地方气温达40℃以上，在烈日下沥青路面高温可达60℃以上, 沥青变软，而涂料相对较硬，在车轮冲击荷载下可能产生软路面裂纹。产生软路面裂纹的直接原因是涂料与路面的软硬程度不匹配，在冲击荷载作用下产生的，应适当调整配方可以缓解。

4、因标线老化出现裂纹。涂层表面材的劣化和自然风化作用，使标线产生裂纹，老化裂纹还由于标线涂料长期暴露在路面上，经受日晒雨淋，春夏秋冬，昼夜间温差和季节温度变化，遭受紫外线的作用，遭受周期性的膨胀和收缩而产生。因老化产生的裂纹，只能从选择合适的涂料入手，防止涂层提前老化，在标线施工中，严格控制温度，确保施工前路面处理的质量，防止起泡。

5、微孔和起泡由于路面空穴中的空气，水分或未干的下涂剂，在涂料高温作用下膨胀或气化所引起的。起泡是膨胀气体顶起涂层而引起的，微孔则是膨胀气体穿破涂层而留下的孔洞，使涂层较普遍存在的缺陷。西安热熔标线厂家认为潮湿路面产生微孔和起泡的机率增大，这是因为道路微孔中充满水分或潮气，高温涂料使残留在微孔中的水分气化膨胀而形成微孔和气泡，下涂剂中含有某些低沸点成分，不易干燥，当残留于孔穴中未干的下涂剂，遇高温涂料时，发挥性物质急速气化膨胀，形成下涂剂微孔气泡。
